产品概述
HT-EDS-E30 是一款基于Intel Elkhart Lake J/N 系列，且便于移动的边缘服务器,尺寸约为150mm(W)×116mm(D)×39mm(H)。它可以挂在墙上、堆在架子上，也可安装在机架内。这款性能稳健的边缘服务器可适应 0-55°C 的温度，也能胜任灰尘密度高且高振动的环境里。

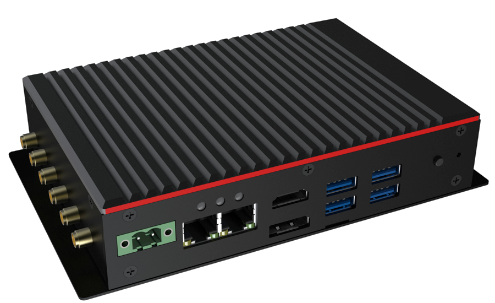

HT-EDS-E30专为实现传统 IT 和 OT 应用程序的虚拟化以及新的变革性 IOT 和 AI 系统而设计，提供当今边缘工作负载所需的处理能力、存储、加速器以及网络技术。产品外观如图1所示。
产品优势
l 采用J6413四核10W或N6211双核6.5W CPU
l 整机无风扇设计,采用铝合金压铸外壳散热,高效坚固，有效适用于多灰尘、多振动、强干扰应用场景
l 单条DDR4-3200 SO-DIMM插槽支持最大32GB
l 支持HDMI+DP双显示
l 双RJ45 2.5Gb高速以太网
l 支持M.2 3042/3052 4G,5G模组用于新基建高铁闸机等
l 支持M.2 Key-M 2242/2280 SATA协议的SSD

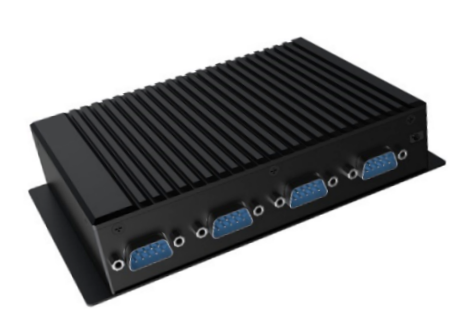

l 四个RS232/422/485可调串口
l 可选购扩展盒1:
支持带光耦隔离16位数字I/O
4个千兆交换网络接口
l 可选购扩展盒2:
10个RS232 DB9串口
8个USB2.0 Type-A接口及2个PS/2接口
l 采用高Tg宽温PCB材质保障宽温稳定
l 工业级端口防护阻断静电和浪涌安全、互联、可靠
设备技术参数
产品型号 | HT-EDS-E30 |
处理器 | 采用Intel Elkhart Lake J/N 系列板贴CPU 标准品可选N6211 1.2~3.0GHz或J6413 1.8~3.0GHz |
芯片组 | Intel Elkhart Lake SOC |
内存 | 1× DDR4 SODIMM内存插槽，最高支持DDR4-3200单根最大32GB |
显示控制器 | Intel CPU集成Gen.11 Graphics Engines |
显示接口 | 双显接口HDMI+DP HDMI2.0 max resolution up to 4096*2160@60Hz DP1.4 max resolution up to 4096*2160@60Hz |
存储 | 支持1个SATA3.0+PWR；1个M.2支持2242/2280 (SATA信号) |
音频 | 支持Mic-in+Line-out (单孔二合一），支持带功放数字音频输出(3W, 4Pin wafer) |
网络 | 2个Intel高速以太网: LAN1 & LAN2: 2.5Gb (另可通过选购扩展板支持LAN3转4个千兆交换口） |
USB | 4个Type-A：3 x USB3.1 ，1 x USB2.0 2个USB2.0采用2.0mm Wafer |
I²C/SM bus | 1个SM bus总线集成于MIX-IO |
串口 | COM1, COM2，COM3，COM4支持 RS232/422/485(BIOS设置) COM5,COM6 TTL信号集成于MIX-IO总线（可选购扩展板） |
键盘鼠标接口 | PS2键鼠接口集成于MIX-IO（可选购扩展板） |
数字I/O | 扩展板支持16位数字I/O集成于MIX-IO（可选购带光耦隔离的扩展板） |
TPM/TCM | 板载加密芯片SLB9670支持TPM2.0 / BOM可选TCM芯片 |
扩展总线 | 1个M.2 Key-B 3042/3052支持4G/5G无线模块(USB3+PCIe x1) 1个自定义MIX-IO总线集成SGMII/PCIeX1/16GPIO/2xCOM/2xUSB2.0/PS2 /SM bus （可选购扩展板）支持1个全长Mini-PCIe插槽，支持半长Wifi+BT模块扩展 |
Watch Dog | 255级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI/Legacy BIOS |
操作系统 | Win10 x64，Win11 x64，Linux Ubuntu 20.04，CentOS 8 |
电源 | DC 10V~30V 2Pin接线端子输入(4P_12V插座BOM可选), 开关按钮,电源和硬盘指示灯 |
尺寸（LxWxH） | 无扩展：150mm(W)×116mm(D)×39mm(H) 带扩展：150mm(W)×116mm(D)×77mm(H) |
工作环境大气条件 | 当使用常温内存和存储时：0℃～45℃，相对湿度10%～85%，大气压85~105kPa 当使用宽温内存和存储时：-10℃~60℃，相对湿度10%～85%，大气压85~105kPa 为保证整机发挥更佳性能，请确保整机工作环境热扩散条件良好，譬如有风或与良导体接触 |
储存环境大气条件 | 温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa |
抗震动性能 | 当使用2.5”HDD：工作状态1Grms@5~500Hz , 非工作状态：2Grms@5~500Hz 当使用SSD固态盘：工作状态3Grms@5~500Hz , 非工作状态：5Grms@5~500Hz |
抗冲击性能 | 使用SSD固态盘：工作状态,15G@11ms半正弦波, 3向,3次/向，非工作状态：50G |
整机参照标准 | 符合IEC 60068-2-64，国标GB/T 9813.4-2017(工业应用微型计算机国家标准) |
安装方式 | 标准桌面和壁挂安装、DIN导轨安装、VESA安装(可选)、 |
